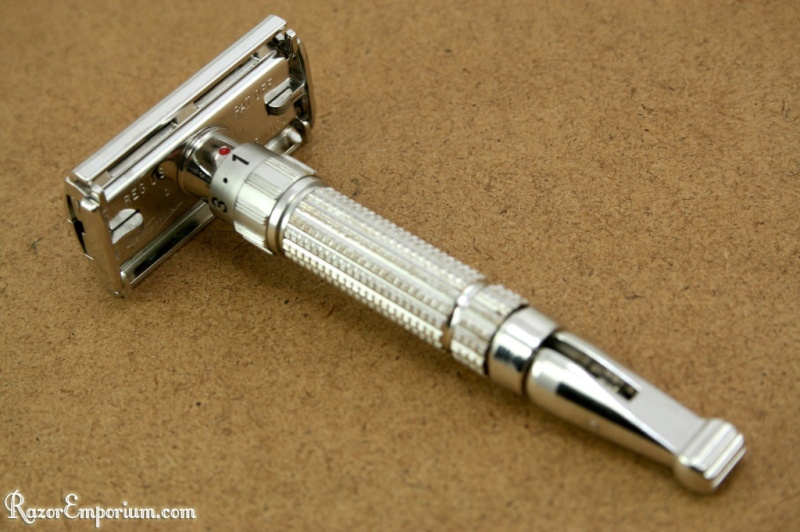

Gillette Adjustable ("Toggle")

Bon normalement, mon Toggle devrait revenir en fin de semaine...

Au fait, un point important : lorsque j'ai essayé la molette des réglages du Toggle, j'ai d'abord constaté qu'elle tournait avec quelques difficultés, mais légères. Donc, après le nettoyage en règle, j'ai huilé à l'amande douce les mécanismes des réglages et d'ouverture/fermeture. Comme neuf !

Le problème, c'est qu'il n'y a pas eu de réaction à l'intérieur de la tête lorsque j'ai tourné la molette des réglages. Et pourtant, je suis pratiquement sûr qu'elle fonctionne parfaitement car on entend les petits clics caractéristiques des ajustables Gillette.
J'ai effectué cette manipulation en prenant bien soin de laisser la tête papillon ouverte, comme d'hab quoi !

Oui mais voilà, et je n'y ai pensé qu'après l'avoir expédié : l'intérieur et le dessous de la tête du Toggle, ainsi que le système des réglages sont totalement différents du Fatboy et du Slim. Le dessous de la tête du Toggle n'est PAS reliée avec l'intérieur de la tête. Et donc, les 4 lamelles du dessous de la tête, qui se surélèvent/s'abaissent lorsqu'on tourne les réglages d'un Fatboy ou d'un Slim, n'existent pas sur le Toggle.

Donc, je pense que le système du Toggle, contrairement à celui du Slim et du Fatboy, est prévu pour être tourné tête papillon fermée.

Comme vous pouvez le voir à la fin de cette pub vintage (regardez bien le comportement de la tête lorsque la molette est tournée) --->



Dessous du Toggle tête fermée :




Dessous du Toggle tête ouverte :



Intérieur tête du Toggle :

y'a pas à chier, c'est quand même beau un beau rasoir. :o

Très instructif!

Merci bien!

Et très impatient de voir les tofz de la bébête une fois replated

Celtic a écrit:Bon normalement, mon Toggle devrait revenir en fin de semaine...

Au fait, un point important : lorsque j'ai essayé la molette des réglages du Toggle, j'ai d'abord constaté qu'elle tournait avec quelques difficultés, mais légères. Donc, après le nettoyage en règle, j'ai huilé à l'amande douce les mécanismes des réglages et d'ouverture/fermeture. Comme neuf !

Le problème, c'est qu'il n'y a pas eu de réaction à l'intérieur de la tête lorsque j'ai tourné la molette des réglages. Et pourtant, je suis pratiquement sûr qu'elle fonctionne parfaitement car on entend les petits clics caractéristiques des ajustables Gillette.
J'ai effectué cette manipulation en prenant bien soin de laisser la tête papillon ouverte, comme d'hab quoi !

Oui mais voilà, et je n'y ai pensé qu'après l'avoir expédié : l'intérieur et le dessous de la tête du Toggle, ainsi que le système des réglages sont totalement différents du Fatboy et du Slim. Le dessous de la tête du Toggle n'est PAS reliée avec l'intérieur de la tête. Et donc, les 4 lamelles du dessous de la tête, qui se surélèvent/s'abaissent lorsqu'on tourne les réglages d'un Fatboy ou d'un Slim, n'existent pas sur le Toggle.

Donc, je pense que le système du Toggle, contrairement à celui du Slim et du Fatboy, est prévu pour être tourné tête papillon fermée.

Comme vous pouvez le voir à la fin de cette pub vintage (regardez bien le comportement de la tête lorsque la molette est tournée) --->

Arrête, Celtic, tu vas faire des envieux ! Tout le monde a bien compris que t'es très fier de ton nouveau joujou...

Celticou faudra que tu me dises les prix a nouveau pour le travail qu'il fait car j'ai un rasoir que je vais peut-être prendre et il faudra que je le restaure .

Ben c'est pas la peine puisque tu ne peux pas savoir qui c'est

parlais de celui qui restaure les rasoirs de Celtic

Pierre a écrit:parlais de celui qui restaure les rasoirs de Celtic

Bah je crois bien que Mach parlais aussi de ça!!!

rast77 a écrit:

Pierre a écrit:parlais de celui qui restaure les rasoirs de Celtic

Bah je crois bien que Mach parlais aussi de ça!!!

Exact, puisque Celtic veut pas nous dire qui est son magicien (note que j'm'en fous, na!)

Moi pas, je sais que sur un forum j'avais vu l'artisant en question qui restaurait les montres aussi CELTIC FAIT PAS LE CACHOTIER redonne moi l'adresse ou son site s'il te plait.

Pierre a écrit:Celticou faudra que tu me dises les prix a nouveau pour le travail qu'il fait car j'ai un rasoir que je vais peut-être prendre et il faudra que je le restaure .

C'est quel rasoir, un Toggle ?

Bon alors, j'ai trouvé les notices anglaise et allemande du Toggle. Les voici :



Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

Celtic a écrit:Bon alors, j'ai trouvé les notices anglaise et allemande du Toggle. Les voici :



Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

merci Celtic pour ces documents.

est-ce que certains d'entre vous sont déjà montés sur les plus hauts réglages ? c'est barbare dans mon cas

phane10 a écrit:

Celtic a écrit:Bon alors, j'ai trouvé les notices anglaise et allemande du Toggle. Les voici :



Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

merci Celtic pour ces documents.

est-ce que certains d'entre vous sont déjà montés sur les plus hauts réglages ? c'est barbare dans mon cas

Merci Celtic pour cette superbe notice en fritz
Concernant les réglages, j'ai déjà utilisé un Slim, un Fatboy et un Super Adjustable réglés sur 9, sans incident.
Par contre, un Progress à fond, là...
Comme les Inconnus dans Youpi Matin : "J'ai beau être matinal, j'ai mal..."

Wünderbar !

Mach1 a écrit:Wünderbar !

Je veux pas faire le chieur, mais il n'a y pas d'umlaut sur le "u"

wizzie a écrit:

Mach1 a écrit:Wünderbar !

Je veux pas faire le chieur, mais il n'a y pas d'umlaut sur le "u"

C'ëst päs gräve, l'essentiël est de faire teutön

Mach1 a écrit:

wizzie a écrit:

Mach1 a écrit:Wünderbar !

Je veux pas faire le chieur, mais il n'a y pas d'umlaut sur le "u"

C'ëst päs gräve, l'essentiël est de faire teutön

Ach, tu y parfiens très bien

Danke, herr kapelmeister !

Celtic a écrit:Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

Non mais attendez, c'est pas possible ct'histoire !
Même si la tête du Toggle diffère complètement de celles du Fatboy et du Slim, les ouvertures papillon ne peuvent pas monter ou descendre lorsque la molette est tournée... Mais qu'est ce que c'est ce croquis tout naze ??
En plus, celui de la notice allemande ne montre pas du tout la même chose...

Celtic a écrit:Bon alors, j'ai trouvé les notices anglaise et allemande du Toggle. Les voici :



Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

Je veux pas faire mon chieur moi non plus, mais le principe est le même sur les fatboy et slim. La vraie question est : qu'est-ce qui fait monter la partie supérieure de la tête ? Si c'est, comme chez les 2 cousins, une platine indépendante des papillons alors il faut régler papillons ouverts. Si, au contraire, papillons et plaque d'appui sont liés, donc commandés simultanément par la bague de réglage, alors tu règles papillons fermés. Au vu du système de fermeture et des photos que tu as posté, la deuxième solution parait la plus probable. Mais la notice ne révèle rien, ni dans un sens ni dans l'autre.

Celtic a écrit:

Celtic a écrit:Et j'attire plus particulièrement votre attention sur cette partie de la notice anglaise, où l'on voit bien, avec les pointillés, que la partie supérieure de la tête s'élève au fur et à mesure que le réglage s'accroit.

Non mais attendez, c'est pas possible ct'histoire !
Même si la tête du Toggle diffère complètement de celles du Fatboy et du Slim, les ouvertures papillon ne peuvent pas monter ou descendre lorsque la molette est tournée... Mais qu'est ce que c'est ce croquis tout naze ??
En plus, celui de la notice allemande ne montre pas du tout la même chose...

Si, les 2 montrent la même chose, à savoir le principe de fonctionnement d'un Gillette réglable, pas les détails techniques. Ce toggle est effectivement un petit mystère. A bien réfléchir, la deuxième solution de mon précédent message parait difficile à mettre en oeuvre. La came de verrouillage étant, contrairement aux vis/écrous du fatboy, toujours dans la même position fermée, la seule solution que je vois pour que la partie supérieure de la tête puisse se déplacer c'est qu'il y ait un ressort entre la came et les papillons.

Ou alors la bague de réglage fait bouger la partie fixe sur les fatboy : les barres. Dans ce cas tu peux régler papillons fermés.

Mais sans voir le rasoir, c'est difficile d'être catégorique. C'est pourquoi je te propose de me l'envoyer pour une expertise gratuite

jde42 a écrit:
Mais sans voir le rasoir, c'est difficile d'être catégorique. C'est pourquoi je te propose de me l'envoyer pour une expertise gratuite

haha le vieux grigou

jde42 a écrit:Si, au contraire, papillons et plaque d'appui sont liés, donc commandés simultanément par la bague de réglage, alors tu règles papillons fermés. Au vu du système de fermeture et des photos que tu as posté, la deuxième solution parait la plus probable. Mais la notice ne révèle rien, ni dans un sens ni dans l'autre.

Tout à fait, c'est exactement ce que je pensais mais j'y ai réfléchi pendant la soirée et ça m'a vraiment semblé absurde.
Le problème, c'est que, plus je regarde la pub vintage, plus j'ai l'impression de voir bouger les têtes en même temps que la plaque d'appui à l'intérieur de la tête...
Effet d'optique ? Possible.

Mais en tout cas, la plaque d'appui n'a pas bougé lorsque j'ai tourné la molette papillons ouverts...

jde42 a écrit:Mais sans voir le rasoir, c'est difficile d'être catégorique. C'est pourquoi je te propose de me l'envoyer pour une expertise gratuite

Ok, je te l'envoie dès que je le reçois...

Spoiler:

Sur le fatboy, la plaque d'appui ne redescend, à cause des frottements, que si tu fermes les papillons. Ce sont eux qui font descendre la plaque jusqu'à ce qu'elle touche la bague de réglage. Si tu as manoeuvré la bague alors que la plaque était en position haute il peut être normal qu'elle n'ait pas bougé.

jde42 a écrit:Sur le fatboy, la plaque d'appui ne redescend, à cause des frottements, que si tu fermes les papillons. Ce sont eux qui font descendre la plaque jusqu'à ce qu'elle touche la bague de réglage. Si tu as manoeuvré la bague alors que la plaque était en position haute il peut être normal qu'elle n'ait pas bougé.

Non, je ne pense pas qu'elle était en position haute pour la simple et bonne raison que la plaque d'appui du Toggle (celle en dessous de la tête, on est d'accord ?) n'est pas reliée avec la plaque intérieure. Elle reste donc fixe, contrairement à celle du Slim et du Fatboy.
Enfin, il me semble... je doute maintenant, ce Toggle est en train de me fumer l'oignon !

De toute manière, j'ai eu une réponse de l'entreprise : il part demain matin donc, avec un peu de chance, je l'aurai peut-être samedi matin. Au pire, lundi ou mardi.

Et il est bien en Laiton.

C'est compliqué par écrit. Pour moi, la plaque d'appui est celle qui supporte la lame par l'intermédiaire de 4 plots sur le slim et qui monte quand tu tournes la bague vers le 9. Manifestement le toggle, du moins le tien, est fait différemment. Néanmoins le principe doit rester le même, il faut bien que le support de la lame s'éloigne des barres. La question reste le serrage par came. Je suis curieux de comprendre comment ça fonctionne.

jde42 a écrit:C'est compliqué par écrit. Pour moi, la plaque d'appui est celle qui supporte la lame par l'intermédiaire de 4 plots sur le slim et qui monte quand tu tournes la bague vers le 9. Manifestement le toggle, du moins le tien, est fait différemment. Néanmoins le principe doit rester le même, il faut bien que le support de la lame s'éloigne des barres. La question reste le serrage par came. Je suis curieux de comprendre comment ça fonctionne.

Bin, tous les Toggle ont été fabriqués de la même façon. Ok, donc c'est bien la plaque du dessous. Non effectivement, cette plaque n'est pas réliée avec celle de l'intérieur --->

Oui c'est cette plaque qui doit monter et descendre pour régler l'agressivité. Mais il faut voir le rasoir en vrai pour comprendre le fonctionnement exact.

Sur mr razor il y a des photos de toggle qui ne sont pas comme le tien. Ou alors ils ont inversé des photos.

jde42 a écrit:Oui c'est cette plaque qui doit monter et descendre pour régler l'agressivité. Mais il faut voir le rasoir en vrai pour comprendre le fonctionnement exact.

Sur mr razor il y a des photos de toggle qui ne sont pas comme le tien. Ou alors ils ont inversé des photos.

Ah... Je vais aller voir ça, ça m'embêterait qu'ils aient mélangé les photos d'un Toggle avec celles d'un vulgaire Fatboy (nickelé en plus) !
